气动三通球阀
来源: admin 时间:2019-11-30

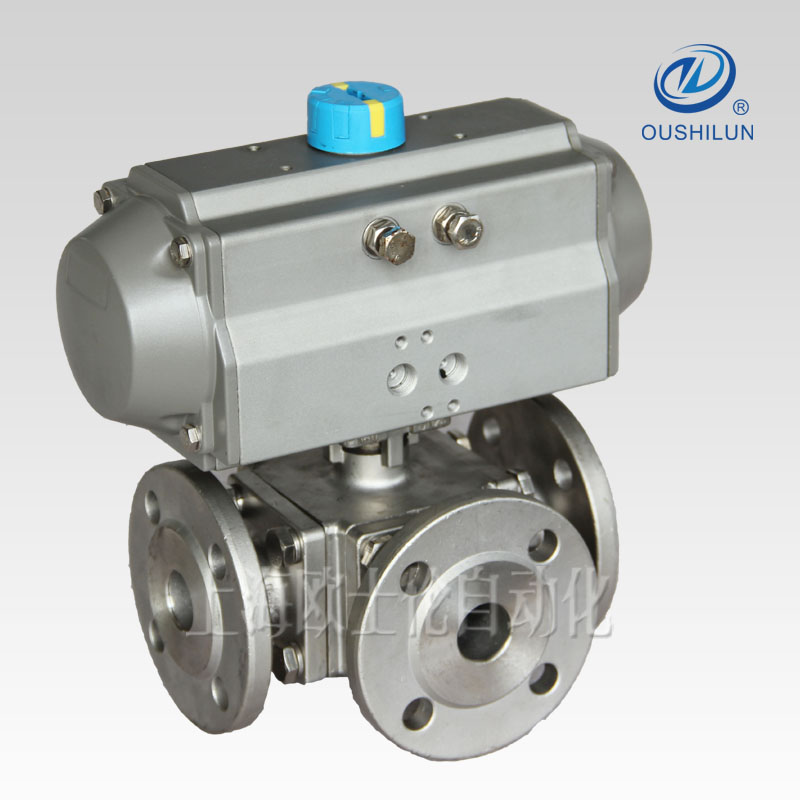

气动三通球阀

气动三通球阀是阀门的一种,可分为Y型和T型。三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。


设计特性:

■防火结构设计

■ISO 5211平台设计便于安装自动开关装置

■阀杆与阀体之间防静电装置

■阀杆防爆出装置设计


气动三通球阀是由气动执行器连接三通球阀组成,三通球阀可分为T型和L型。固定式气动球阀可配置阀门定位器输入控制信号(4~20mADC或1~5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4~0.7MPa气源可实现开关操作。



产品名称气动三通球阀
所属系列气动球阀
规格型号Q644F   Q645H
公称压力1.6MPa~4.0MPa
公称通径DN50~DN200
阀体材质碳钢(c)、不锈钢(P4、P6)
环境温度标准型:-20~+80℃
结构形式T型  Y型
执行器型号GT、AT、AW、G系列气动执行器
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--      失气时阀位保持(FL)
供气压力0.4~0.7MPa
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动三通球阀Q644-645F
